RAIN RFID Reader / Writer Chip
PR9200

EPC UHF Gen2 air protocol을 지원하고 UHF RF, MODEM, ARM Cortex-M0 프로세서, 메모리를 내장한 RAIN RFID reader SoC입니다.
별도의 외부 MCU나 메모리를 추가하지 않고 완벽한 리더를 구성 가능 합니다.

True RAIN RFID Reader SoC

PR9200

다양한 응용분야에서 최적화된 Reader total solution 제공

다양한 인식 거리 요건과 하드웨어 사양, 고객사의 요구 사항 등을 반영한 최적화된 솔루션을 제공

Tag custom function 지원

EPC Gen2v2 표준에서 제시된 거의 모든 명령어와 각각의 Tag 회사에서 만든 Custom Command 를 지원

NXP와 Impinj의 Custom Command 뿐 아니라 Axzon Sensor Tag의 다양한
기능들을 지원

신뢰할 수 있는 기술지원

개발 과정에서 발생할 수 있는 여러가지 문제점에 대한 해결 방안을 제시해주고, 필요에 따라 Software Customization을 제공

제품 사양

Highly Integrated RAIN RFID Reader SoC

  • - RF, MODEM, MCU, PA , Memory가 통합된 SoC
  • - ISO18000-6C와 EPC global Gen2 protocol 지원
  • - ISO29173-1 RCP 지원
  • - 전력 소비 : 170mA @ + 20dBm
  • - 3.3V 단일 공급 전압
  • - 64pin 6mm x 6mm FBGA 패키지

RF Transceiver

  • - 주파수 범위 : 840MHz ~960MHz
  • - Direct conversion 구조
  • - 고선형 down conversion mixer
  • - 자동 gain 제어
  • - DC offset cancellation
  • - Up-conversion mixer가 없는 Tx polar 구조
  • - 고효율 내부 PA

Model

  • - Decoding : FM0, M2, M4, M8
  • - Data rate : 40kHz, 80kHz, 160kHz, 320kHz, 640kHz
  • - Tx waveform generation using Lookup table

MCU

  • - 32bit의 저전력 고효율 ARM Cortex-M0
  • - 내장된 64kB Flash memory
  • - 16kB on-chip SRAM
  • - 16 GPIOs
  • - Two UART, Two timers
  • - I2C master/slave, SPI master/slave
  • - In-System Programming

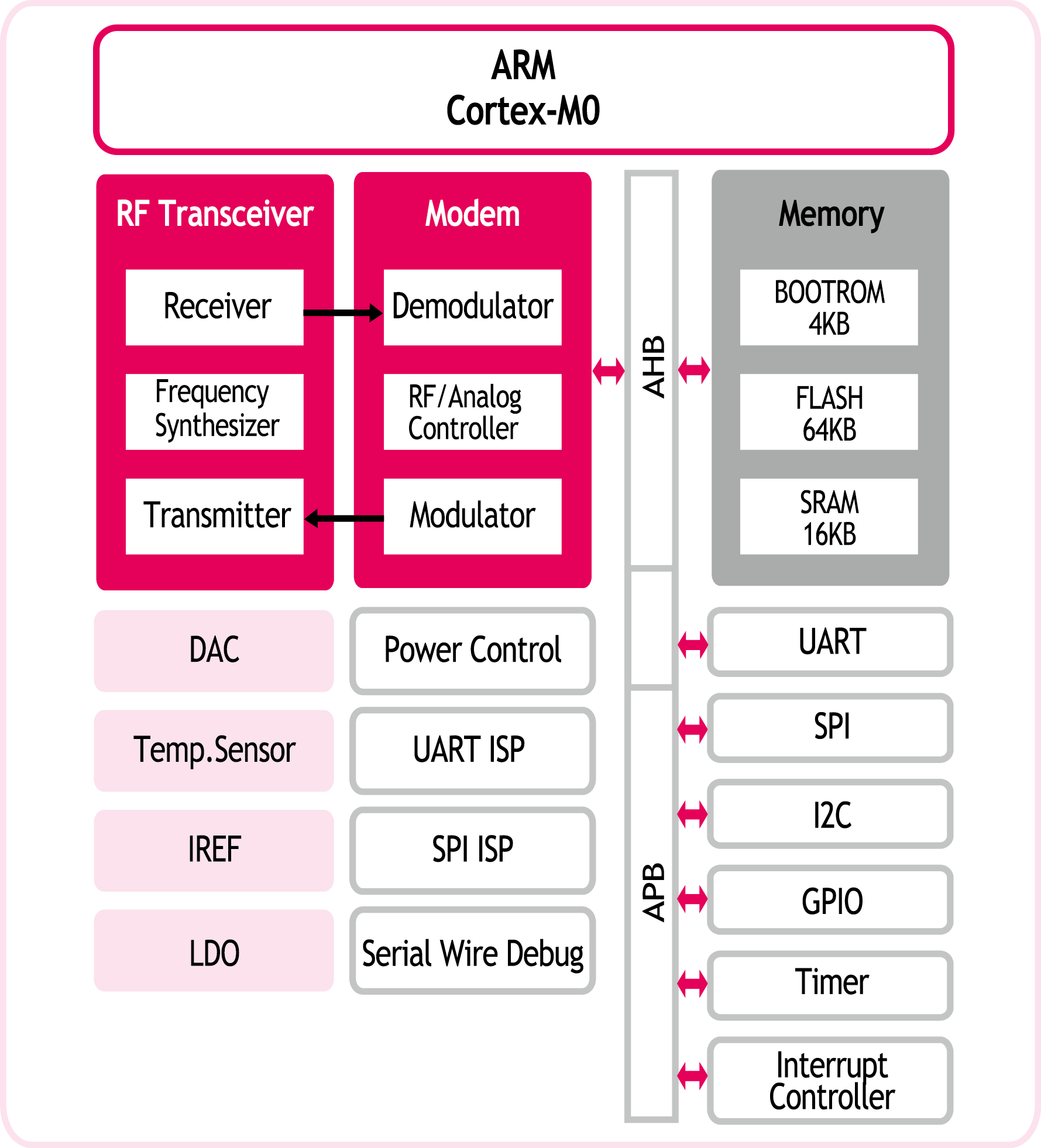

Block Diagram
